中文
薄膜撕（sī）裂（liè）度測定是評估（gū）薄膜材料抗撕裂性能的重要測試項目，廣泛（fàn）應用於包裝材料、塑料薄膜、紙張等領域，其結果直接關（guān）係到材料（liào）在加工、運輸和（hé）使用過程中的可靠性。以下從測定原理、主要（yào）方（fāng）法、儀（yí）器設備、操作步驟及注意事（shì）項等方麵進行詳細說明：

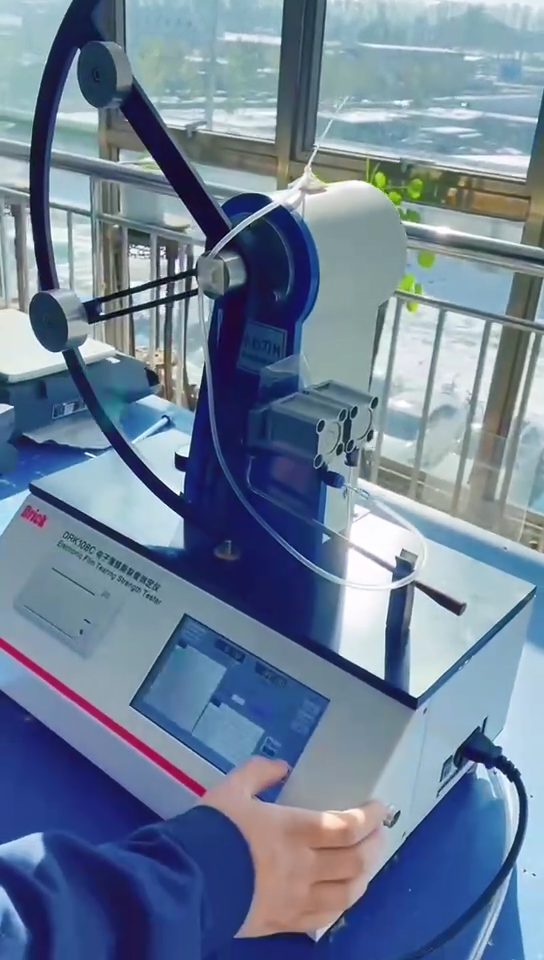

![DRK108C電（diàn）子薄膜撕裂度測定儀（yí）[00_00_15][20250807-172520].png](/sys_manager/uploadimg/image/20250807/6389018443770628694144670.png "DRK108C電子薄膜撕裂度測定儀[00_00_15][20250807-172520].png")
一、測定原理
薄膜撕裂度指的是將預先有切口的薄（báo）膜樣品撕裂至一（yī）定長度所需的（de）力，通常以撕裂過程中所施加的力的平均值或最大值來表示。其核心原理是通過（guò）模擬材料在實際使用中可能受到的撕裂應力，評估材料抵抗撕裂擴展（zhǎn）的能力。
對於韌性材料（如（rú）塑料薄膜），撕裂過程（chéng）中力的變化較為平穩，通常以平均力作為結果；
對於脆性材料，撕裂力（lì）可（kě）能隨裂紋（wén）擴展急劇變化，需關注最大撕裂力。
二（èr）、主要（yào）測試方法及標準（zhǔn）
不同材料和應用（yòng）場景對應不同的測試標準，常（cháng）見的有以下兩種：
1. 埃爾門多夫（Elmendorf）法（最常（cháng）用）
適用範圍：適用於塑料薄膜（mó）、薄片、紙張、紙（zhǐ）板等（děng）材料，尤其適合厚度較薄、韌性較好的薄（báo）膜。
測試（shì）原理：將矩形樣品預先切開一個（gè）切（qiē）口，利用擺錘下落的動能撕裂樣品（pǐn），通過擺錘消耗的能量計（jì）算撕裂度。
相關（guān）標準：
ISO 6383-1:2013《塑料 — 薄膜和薄片 — 撕裂強（qiáng）度（dù）的測定 — 第（dì） 1 部分：埃爾門多夫法》
GB/T 16578.2-2009《塑料薄膜和（hé）薄片耐撕裂性能的測（cè）定 第 2 部分：埃爾門多夫法》
2. 褲形撕（sī）裂法
適用範圍：適用於較厚的（de）薄膜、薄片或橡膠材料，通過樣品（pǐn）自身形狀（zhuàng）引導撕裂方向。
測試原理：將樣品裁剪（jiǎn）成 “褲形”，在兩端施加拉力，使撕裂（liè）沿預定線擴展，記錄最大撕裂力。
相關標準：
ISO 6383-2:2013《塑料 — 薄膜和薄片 — 撕裂強（qiáng）度的測定 — 第 2 部分：褲形（xíng）撕裂法》
GB/T 16578.1-2008《塑料薄（báo）膜和薄片耐撕裂性能的測定 第 1 部分：褲形撕裂法》
三、儀器設備（以埃爾門（mén）多夫法（fǎ）為例）
埃爾門多夫撕裂（liè）度儀：核心組件包括
擺錘：提供撕裂所需的動能，不同重量的擺錘對（duì）應（yīng）不同（tóng）的測試範圍（如 1600gf、3200gf 等）；
樣品夾持裝置：固定樣品，確保撕裂方向穩定；
切口刀：在樣品上預（yù）製標準長度的切（qiē）口（通常 20mm）；
讀數裝（zhuāng）置：記錄（lù）擺錘擺動角度，換算為（wéi）撕裂能或撕裂力。
輔助工具：
取樣（yàng）器：裁（cái）剪標準尺寸的樣品（pǐn）（如 100mm×63mm）；
遊標（biāo）卡尺（chǐ）：測量樣品厚度（精確（què）至 0.01mm）。
四、測試（shì）步驟（埃爾（ěr）門多夫法）
樣品準備：
從薄膜卷材（cái）上隨機截取至少 10 個樣品（縱向（xiàng）和橫向各 5 個，以（yǐ）評估各向異性）；
用取樣器將樣品（pǐn）裁剪為 100mm×63mm 的矩形，確保邊緣平整、無褶皺；
在樣品寬度方向的中心位置，用切口刀預製 20mm 長的垂直切口（切口需平直，避免歪斜）。
儀器校（xiào）準：
根據樣品預期撕（sī）裂強度選擇（zé）合適量（liàng）程的擺錘（如（rú）低強度薄膜用小量程擺（bǎi）錘）；
檢查（chá）儀器水平度，確保擺錘擺動順暢，無卡頓；
進行零點校準和標準樣品校（xiào）準，驗證儀（yí）器精度。
樣品夾（jiá）持與測試：
將樣品無切口的一端固定在儀器下夾持（chí）器，有切口的部分懸於上夾持器下方，確保切口（kǒu）位於夾持中心；
抬（tái）起擺錘並鎖定，將（jiāng）樣品另一端固定在上夾持器，確保樣品平整、無張力；
釋放擺（bǎi）錘，擺錘下落（luò）時（shí）撕裂樣品，儀器自動記錄撕裂過程中的能量消耗（hào）；
每個（gè）樣品測試 3 次，取平均值（剔除異常值）。
結果計算：
撕裂（liè）度（T）計算公式（shì）：T=dE
其（qí）中，E為撕裂能（由儀器根據擺錘參數和擺動角度計算），d為樣品厚度（mm）；
結果單位通常為 N/mm（牛 / 毫米）或 kN/m（千牛 / 米），具體需符合標準要求。
五、結果應用
薄膜撕裂度是包裝材料的關鍵指標：如食品包裝膜需具（jù）備一定抗（kàng）撕裂性，避免運輸中破（pò）損；
可用於評估材料配方或加工工（gōng）藝的穩定性（如吹塑薄膜的拉伸比、厚度均勻性對撕裂（liè）度的影（yǐng）響）；
不同方向的撕裂度差異（如縱向＞橫向）可指導材料的合理使用（如根據受力方向選擇包裝方向（xiàng））。
通（tōng）過嚴格遵循測試標準（zhǔn）和操作規範，薄膜撕裂度測定結果可準確反映材料的抗撕裂性能，為產品（pǐn）設計、質（zhì）量控（kòng）製和應用選型提供可（kě）靠依據。
版（bǎn）權所有 @ 山東樱桃视频官方版免费版儀器股份有限公司 備案號：魯ICP備12028852號-4 實驗室一站式服務,實驗室設計,試驗儀選配.(魯)-非經營性-2021-0099
